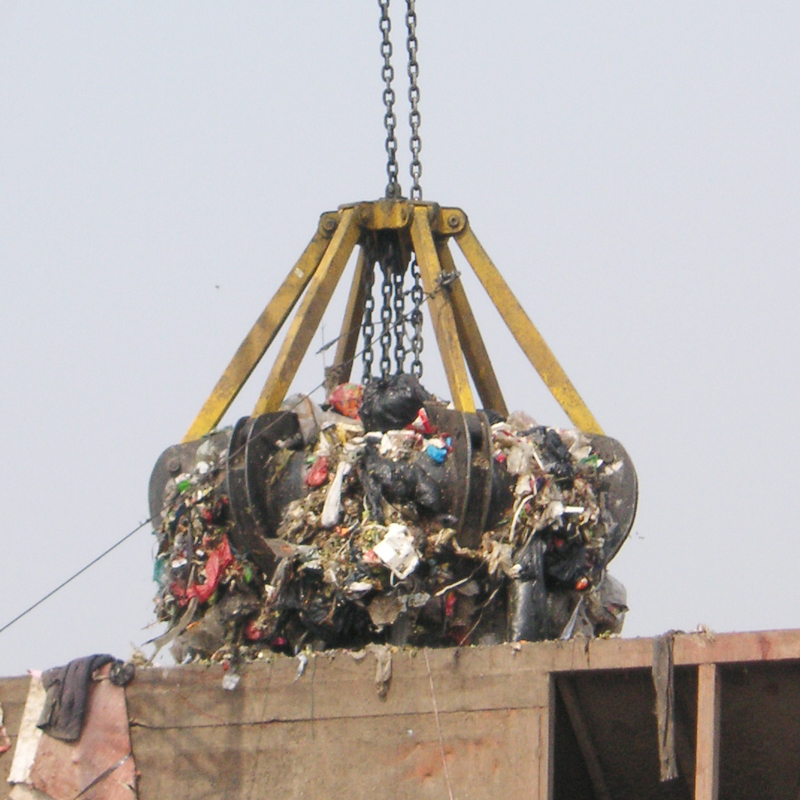

双索多瓣抓斗是一种能在各种恶劣环境下从事块矿、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。抓斗结构简单，启闭机构新颖，操作方便，能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计，并采用ANSYS对抓斗主要零部件进行强度分析及校核，自重分配更加合理，使用寿命更长。抓斗适用于双卷筒起重机装卸散货，一般双索散货抓斗起重量不大于16t。抓斗上承梁上配有吊耳，可以与起重机的起升绳卸扣直接连接。 多瓣抓斗用于抓取大块废钢或生活垃圾时，为方便齿尖的插入，一般斗瓣设计成半开式。
双索多瓣抓斗是一种能在各种恶劣环境下从事块矿、废钢、镍矿、生活垃圾、木片等散货装卸的有效工具。抓斗结构简单，启闭机构新颖，操作方便，能在各种状态下准确地完成启闭动作。抓斗采用三维虚拟设计，并采用ANSYS对抓斗主要零部件进行强度分析及校核，自重分配更加合理，使用寿命更长。抓斗适用于双卷筒起重机装卸散货，一般双索散货抓斗起重量不大于16t。抓斗上承梁上配有吊耳，可以与起重机的起升绳卸扣直接连接。 多瓣抓斗用于抓取大块废钢或生活垃圾时，为方便齿尖的插入，一般斗瓣设计成半开式。
| 型 号
Type |
斗容m3
(安息角) Volume |
自重t
(倍率) Dead Weight |

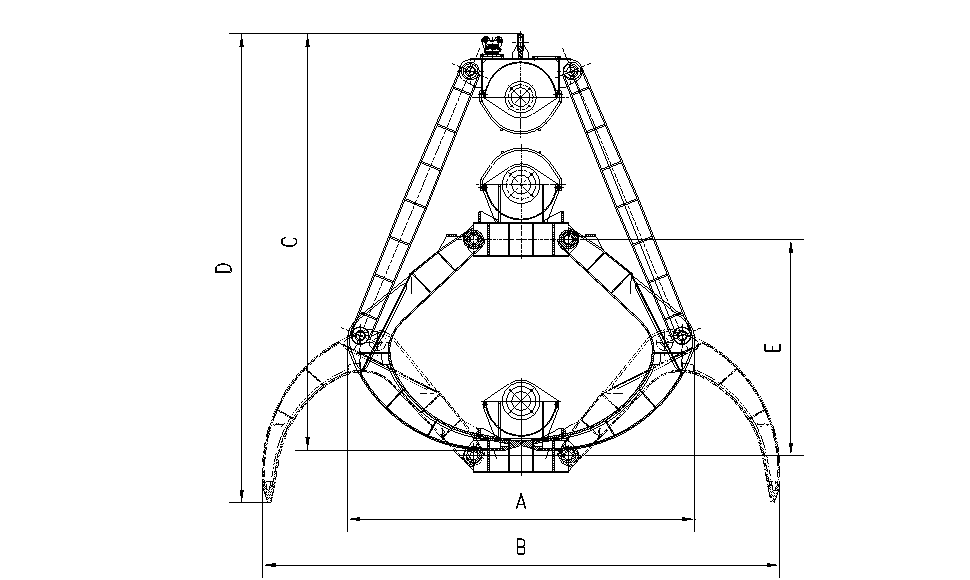

外形尺寸(mm) Dimensions | 滑轮直径(mm)
Sheave Dia. |
使用高 度（m）
Use Height |
钢丝绳直径(mm)
Steel Rope Dia. |
额定起重量t
SWL |
||||
| A | B | C | D | E | |||||||
| BD3[1]1.6 | 1 (300) | 1.6(3) | 2250 | 3182 | 2116 | 2591 | 1406 | 350 | 7.5 | 14 | 3 |
| BD5[1.2]2.1 | 1.2(300) | 2.1(4) | 2401 | 3268 | 2788 | 3355 | 1332 | 445 | 8.5 | 19.5 | 5 |
| BD5[1.5]2.1 | 1.5(350) | 2.1(4) | 2481 | 3402 | 2852 | 3434 | 1401 | 445 | 9 | 19.5 | 5 |
| BD5[2.5]2.5 | 2.5(400) | 2.5(4) | 2780 | 3551 | 2560 | 3142 | 1517 | 445 | 9.5 | 19.5 | 5 |
| BD10[2.5]4.8 | 2.5(300) | 4.8(5) | 2886 | 3808 | 3167 | 3891 | 1591 | 560 | 11.5 | 28 | 10 |
| BD10[3]5 | 3(300) | 5(5) | 2890 | 4004 | 3299 | 3917 | 1703 | 560 | 12 | 28 | 10 |
| BD10[5]4.8 | 5(400) | 4.8(3) | 3300 | 4310 | 3629 | 4334 | 1821 | 560 | 10 | 28 | 10 |
| BD10[5]5 | 5(3) | 12 | |||||||||
| BD16[3.6]7 | 3.6(300) | 7.5(5) | 3100 | 3829 | 3612 | 4318 | 1636 | 720 | 13 | 32 | 16 |
| BD16[5]7.5 | 5(350) | 7.5(4) | 3318 | 4636 | 4001 | 4588 | 2069 | 720 | 12.5 | 32 | 16 |
| BD16[6]7.5 | 6(350) | 7.5(3) | 3640 | 5050 | 4139 | 4932 | 1972 | 720 | 12 | 32 | 16 |
| BD16[7]7.5 | 7(350) | 7.5(3) | 4000 | 5120 | 4082 | 5124 | 2365 | 720 | 12.5 | 32 | 16 |
| BD16[8.2]7.8 | 8.2(400) | 7.8(3) | 4200 | 5375 | 4310 | 5258 | 2398 | 720 | 13 | 32 | 16 |
注: 1. 表内参数如有改动，不另行通知, 2.可按用户要求设计制造。
